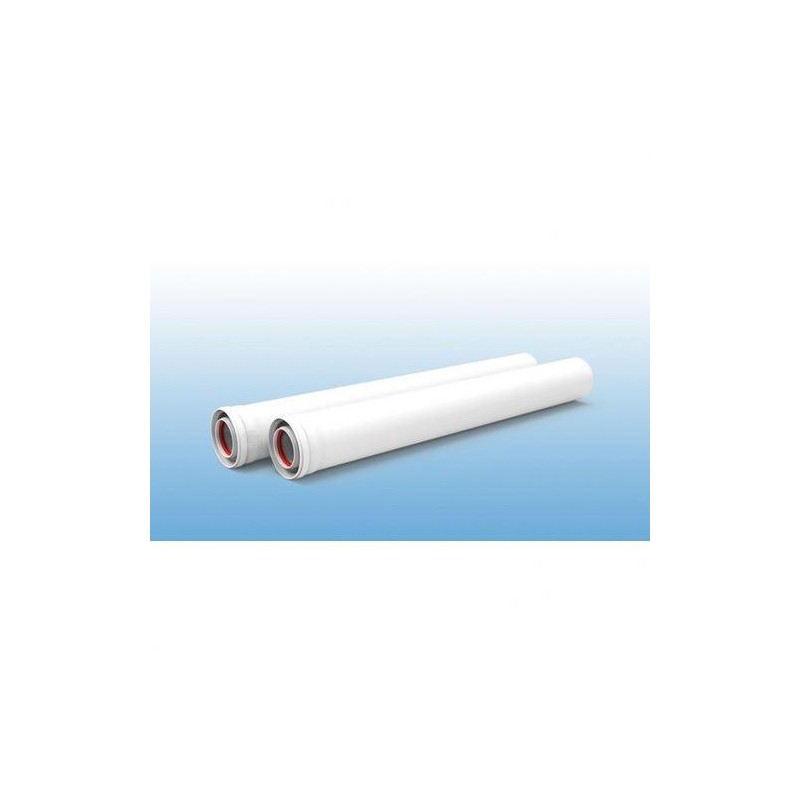

Tramo recto coaxial FIG de 500 mm y diámetro 60/100 mm, fabricado en aluminio pintado en blanco con unión macho-hembra. Permite prolongar la salida de humos de calderas y calentadores de gas estancos de tiro forzado no condensación (bajo NOx), como los Bosch Therm 6000 S / 6600 y equivalentes Junkers, Neckar o Vaillant. Se acopla directamente a codos, terminales y manguitos de la gama coaxial FIG Ø60/100.
¿Lo has encontrado más barato? Te lo mejoramos
Varias formas de pago
¿Necesitas ayuda? ¡Pregúntanos!
Especificaciones técnicas
Descripción
El tubo coaxial FIG 610-500MHP1 es un tramo recto de prolongación de 500 mm para sistemas de evacuación de humos concéntricos de 60/100 mm. El conducto interior evacúa los productos de la combustión mientras el conducto exterior aporta el aire de admisión, de modo que el aparato no consume aire del local: es el sistema propio de las calderas y calentadores estancos de tiro forzado.
Está fabricado en aluminio extrusionado e inyectado, pintado en blanco, un material que soporta las temperaturas de humos de los aparatos convencionales de bajo NOx. La unión macho-hembra con junta permite encadenar varios tramos y combinarlos con el resto de accesorios de la gama coaxial FIG Ø60/100 sin herramientas especiales.
Válido para aparatos a gas estancos de tiro forzado que NO sean de condensación, incluidos los modelos bajo NOx. Es el tubo indicado para calentadores como el Bosch Therm 6000 S / 6600 y para sus equivalentes de Junkers, Neckar, Vaillant, Saunier Duval o Ariston que trabajen con salida coaxial 60/100.
Importante: para calderas de condensación se debe usar la versión en polipropileno (PPs) referencia 610-500MHP15, no esta versión de aluminio. Los calentadores atmosféricos de cámara abierta y tiro natural tampoco usan conducto coaxial.
| Referencia fabricante | 610-500MHP1 |
| Tipo | Tubo coaxial recto de prolongación |
| Diámetro | 60/100 mm |
| Longitud | 500 mm |
| Unión | Macho-hembra (M-H) |
| Material | Aluminio pintado en blanco |
| Aplicación | Calderas y calentadores estancos / bajo NOx, no condensación |
| Unidades por caja | 1 |
| Peso | 1 kg |
No. Las calderas de condensación evacúan humos a baja temperatura con condensados ácidos y requieren conducto de polipropileno (PPs). Para esa aplicación la referencia correcta es la 610-500MHP15 en PPs/acero lacado.
No. Los calentadores de cámara abierta y tiro natural evacúan por conducto simple con deflector, no por sistema coaxial. Este tubo es exclusivo de aparatos estancos de tiro forzado.
Depende de la longitud máxima equivalente que admita el aparato, indicada en su manual de instalación. Cada codo de 90° suele descontar aproximadamente 1 metro de recorrido recto.
El extremo macho se introduce siempre en el sentido de circulación de los humos, es decir, orientado hacia la salida. La hembra recibe el tramo o accesorio anterior.
El estándar 60/100 es común en el sector, pero se recomienda mantener la misma familia FIG en todo el recorrido para garantizar la estanqueidad de las juntas y la validez de la instalación.
